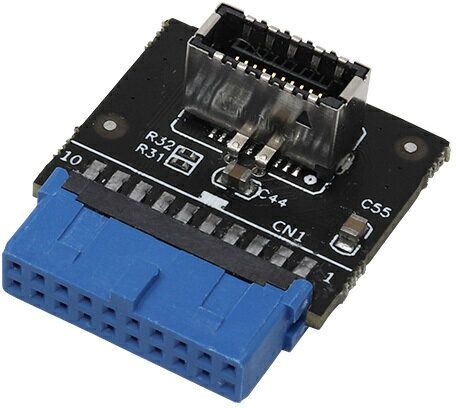

ainex アイネックス 内部USB3.0 - フロントUSB Type-Cヘッダー変換アダプタ L型 USB-024
¥1,113
M/Bの内部USB 3.0をフロントUSB Type-Cヘッダーに変更。
USB 3.0動作。
L型で狭所での配線に便利
■特徴・マザーボードのUSB 3.0ヘッダーをフロントUSB Type-Cヘッダー (Key-A 20ピン) に変更します。
・フロントUSB Type-Cヘッダーを搭載しない／不足している場合に便利です。
・L型のため、狭所での配線に便利です。
・小型マザーボードや小型ケース、USB 3.0ヘッダー周辺に余裕がない場合に適します。
・動作はUSB 3.0 (USB 3.2 Gen 1) になります。
■仕様・対応規格: USB 3.2 Gen 1／USB 3.0／2.0／1.1・SuperSpeed USB 対応 (5Gbps: 理論値)・コネクタ形状 マザーボード側: 2x10ピン メス ケーブル側: Key-A 20ピン メス L型・サイズ: 約W30×D25×H11.3mm■補足・ピン配列は仕様に準拠した一般的なものです。
・フロントUSB Type-CヘッダーはKey-A 20ピンヘッダーと仕様では呼ばれています。
マザーボードメーカーでは独自の名称を使っている場合があります。
また、マザーボードメーカー以外はType-Eと呼んでいる場合があります。
・Key-A 20ピンヘッダーはUSB Type-Cポート1基またはStandard-Aポート1基をサポートします。
■ご注意・ご購入前にマザーボード側と本製品のL型の向きが適合するかご確認ください。
コネクタのKEY (切り欠き) とKEYピンの位置をご確認ください。
・Key-A 20ピンコネクタは似た形状をしたType-A 2ポート用のKey-B 20ピンヘッダーに接続できません。
・ピッチが異なるため、ピン配列変換ケーブルEX-002Aは併用できません。
・USB PD (Power Delivery)、DisplayPort Altモードには対応しません。
