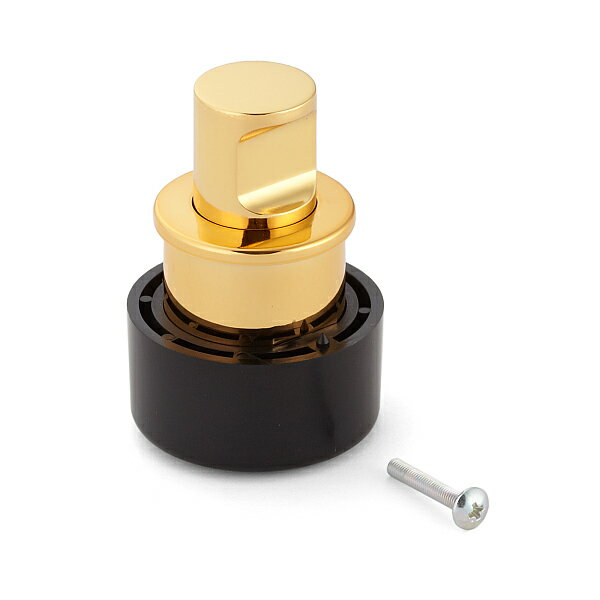

※image photo プッシュつまみ PK04型 本体 つまみを押し込むとフラットな外観になり、扉をスマートに演出します。
また、扉からの突起物がなく安全です。
つまみ用キャップの使用で、扉厚15〜 35mm（15〜 25mm：直径28貫通穴、26〜 35mm：直径28穴、直径40ざぐり）、別売の厚扉用キャップ PK04VBの使用で扉厚29〜 39mm（直径28貫通穴）に取り付けできます。
同じデザインのプッシュラッチもあります。
【注 意】 木製扉への取付穴加工時は、木屑などをきれいに除去してから、製品を取り付けてください。
つまみ本体と付属ねじを取り付ける際、必要以上の力で締め付けないでください。
（推奨締付トルク：4kgf・cm） 板金に取り付ける場合は、板金用ブラケットをお客様でご用意ください。
【付属品】 十字穴付トラス小ねじM3x20 【別売品】 厚扉用キャップ PK04VB 【カラー】【3】つまみ用キャップ：ブラック 【材料】【1】ケース：ABS樹脂 【2】つまみ：亜鉛合金（ZDC） 【3】つまみ用キャップ：ABS樹脂 【仕上】金色めっき 【重量】76g 適応扉厚※：15〜 35 ※印はつまみ用キャップ使用時です。
ざぐり深さH：扉厚15〜 25：H＝0（直径28貫通穴）、扉厚26〜 35：H＝扉厚−25（扉裏面） 製品内容は、部品としての品質範囲です。
この部品を使用した最終製品の機能・性能・安全を保証するものではありません。
【注文コード】 100-015-025 【品番】 PK04GA ※画像はイメージです。
※パッケージ、仕様、品番などの変更が予告なく変更される場合が御座います。
